萬向型雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。

萬向型雙金屬溫度計是工業雙金屬溫度計主要部件是通過層壓兩個或多個金屬板形成的多層金屬板。能夠自動連續記錄變化的儀器。雙金屬溫度計主要部件是通過層壓兩塊或多塊金屬板而形成的多層金屬板，其能夠自動且連續地記錄變化。

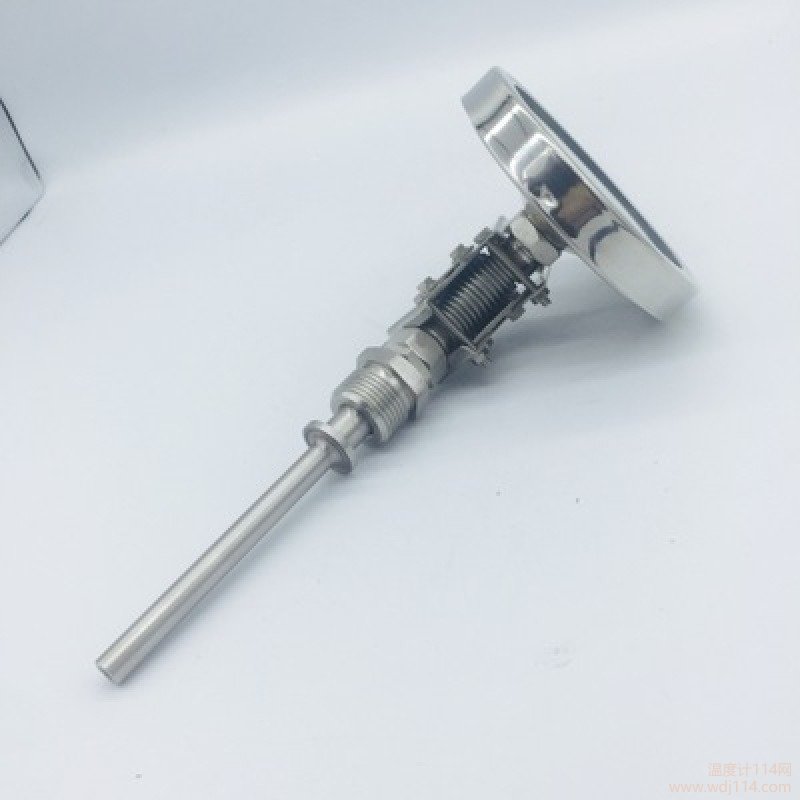

萬向雙金屬溫度計/萬向型號雙金屬溫度計

為了提高溫度測量的靈敏度，金屬板通常被制成螺旋線圈。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。由于螺旋線圈的一端是固定的，另一端連接著一個可以自由轉動的指針，兩種金屬在溫度變化時會發生不同的變化，從而發生彎曲。一端是固定的，另一端隨著溫度的變化而移動。位移與空氣溫度接近線性關系。自記錄系統由自記錄時鐘和自記錄筆組成，自記錄筆與放大桿連接，由傳感元件操作；因此，當雙金屬片檢測到溫度變化時，指針可以在圓形刻度上指示溫度。該儀器的溫度測量范圍為200~650℃，允許在兩次量程的1%左右。這種溫度計與使用中的棒狀玻璃液體溫度計相似，但可以在更高的強度要求下使用。

萬向型雙金屬溫度計原理

當溫度變化時，它通過使用兩種不同金屬的原理來工作，這兩種金屬具有不同的膨脹程度。industrial 雙金屬溫度計的主要部件是通過層壓兩個或更多金屬板形成的多層金屬板。為了提高溫度測量的靈敏度

金屬片通常被制成螺旋形線圈。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。由于螺旋線圈的一端固定，另一端連接有可自由轉動的指針，當雙金屬片感應到溫度變化時，指針可在圓形分度標尺上指示溫度。該儀器的溫度測量范圍為200~650℃，允許誤差約為刻度范圍的1%。這種溫度計與使用中的棒狀玻璃液體溫度計相似，但可以在機械強度要求較高的條件下使用。

萬向型雙金屬溫度計應用

萬向型雙金屬溫度計雙金屬溫度計是一種適用于中低溫測量的現場測試儀器。它可以用于直接測量液化氣體的溫度。雙金屬溫度計與國內同類產品相比:儀器精度等級達到1.0級，儀器上殼采用防腐材料，耐溫高達200℃，較低-40℃。法蘭結構，雙層密封橡膠圈，防腐防水。保護管焊接采用全自動氬氣保護管，焊縫牢固，晶間腐蝕小。表盤為氧化鋁印版，表面清晰，圖案美觀。指針是內部可調的。雙金屬溫度計有儀表類型選擇，如軸向型、徑向型、萬向型。雙金屬溫度計探頭長度可根據客戶需求定制。現場溫度顯示，直觀、方便、安全可靠，使用壽命長；抽芯溫度計可以在短時間內保持或更換機芯，無需停機。軸向型，徑向型，135 & ordm類型、萬向型等品種齊全，適用于各種田地安裝。

萬向型雙金屬溫度計特征

1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；

2.各種結構形式可以滿足不同的要求。

萬向型雙金屬溫度計作品原理

雙金屬溫度計基于纏繞成圓形彎曲形狀的雙金屬片。當一端受熱膨脹時，帶動指針旋轉，工作儀表顯示相應的溫度值。

萬向型雙金屬溫度計技術參數

執行標準JB/T8803-1998 GB3836-83

刻度盤的公稱直徑:60，100，150

準確度等級:(1.0)，1.5

熱響應時間:≤40S

保護等級:IP55

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

返回差值:雙金屬溫度計返回差值不得大于基本誤差極限的絕對值

重復性:雙金屬溫度計重復性極限范圍不得大于基本誤差極限絕對值的1/2參數

產品實施標準:JB/T8803-1998？GB3836-83

刻度盤的公稱直徑:60，100，150

準確度等級:(1.0)，1.5

熱響應時間:≤40S

保護等級:IP55

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

返回誤差:溫度計的返回誤差不得大于基本誤差極限的絕對值

重復性:溫度計的重復性極限范圍不得大于基本誤差極限絕對值的1/2

萬向型雙金屬溫度計安裝要求

對于雙金屬溫度計的安裝應注意有利于準確的溫度測量、安全和易于維護，而不影響設備運行和生產操作。為滿足上述要求，選擇安裝熱阻位置和插入深度時應注意以下幾點:

1.為了保證熱阻測量端與被測介質之間有足夠的熱交換，應合理選擇測量點的位置，盡量避免在閥門、彎管、管道和設備死角附近安裝熱阻。

2.帶保護套的熱阻有傳熱和散熱損失。為了減少測量誤差，熱電偶和熱阻應具有足夠的插入深度:

(1)對于測量管道中心流體溫度的熱阻，測量端應插入管道中心(垂直安裝或傾斜安裝)。如果被測流體的管道直徑為200毫米，熱阻的插入深度應為100毫米；

(2)對于高溫、高壓、高速流體(如主蒸汽溫度)的溫度測量，為了降低保護套對流體的阻力，防止保護套在流體的作用下斷裂，可以采用淺插入保護管或熱套式熱阻。淺插入式熱阻保護套插入主蒸汽管道的深度不應小于75毫米；熱套筒式熱電阻的標準插入深度為100毫米；

(3)如果需要測量煙道內的煙氣溫度，即使煙道直徑為4m，熱阻插入深度僅為1 m

(4)當原始測量的插入深度超過1m時，應盡可能垂直安裝，或者應另外安裝支撐架和保護套。
